案例摘要
仪表报空调故障码 B1032。检测记录显示高压电动压缩机存在绝缘异常，并伴随高压配电盒相关熔断器损坏；处理后按本案记录完成复测。
现象数据判断验证
01
OBSERVATION
故障现象
- 客户反馈车辆开启空调后无冷风，鼓风机运转正常但压缩机不启动。
- 诊断仪读取到 DTC 故障码 B1032（空调压缩机高压供电异常）及高压配电监测告警。
02
DIAGNOSIS
诊断过程

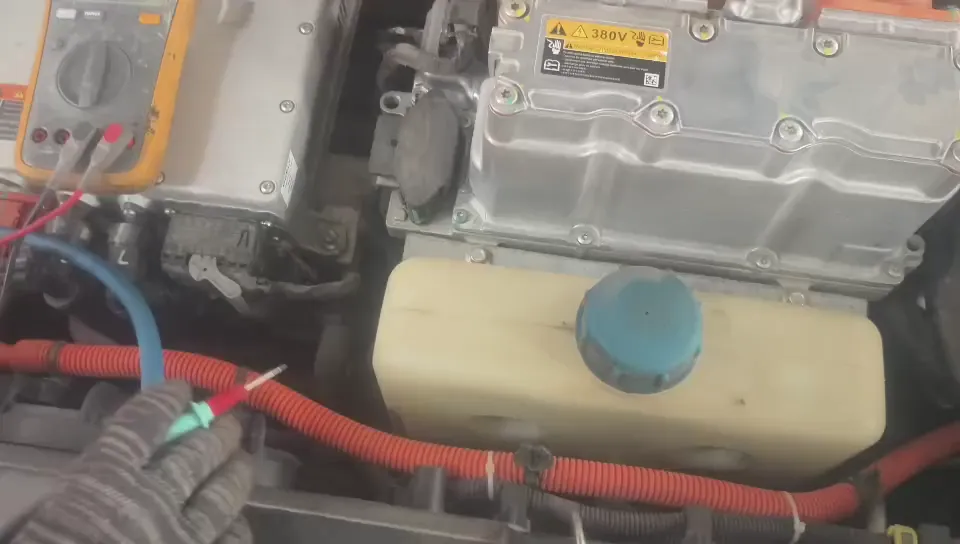

- 使用兆欧表测量压缩机高压输入端对地绝缘电阻，阻值仅为 0.02MΩ（远低于 0.5MΩ 绝缘合格阈值），判定压缩机内部电机对地短路击穿。
- 排查高压配电盒（PDU），测量发现 30A AC 专用高压陶瓷熔断器已熔断。
03
REPAIR
维修处理
- 严格执行 LOTO 上锁挂牌与高压下电验电流程，拆卸击穿的电动压缩机。
- 对空调管路进行高压氮气反吹与清洁，更换原厂标准压缩机及 PDU 高压保险。
- 抽真空并定量加注 R134a 冷媒，启动测试压缩机高低压差及运行电流。
04 · RESULT
结果验证
出风口温度降至 4.5℃，绝缘阻值恢复至 500MΩ 以上，DTC 故障码清零并路测通过。FIELD EVIDENCE
现场证据

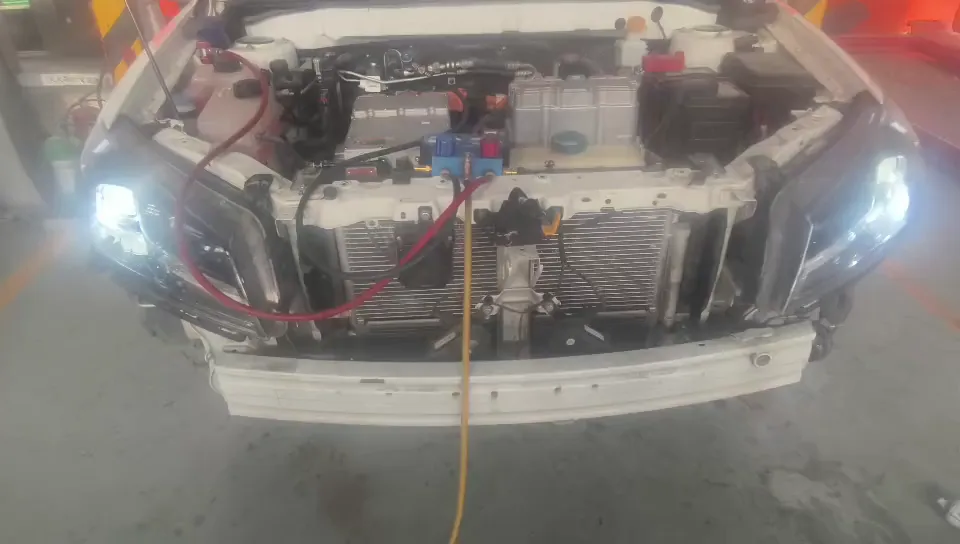

图片为门店真实维修现场记录，未使用效果图替代。
