案例摘要

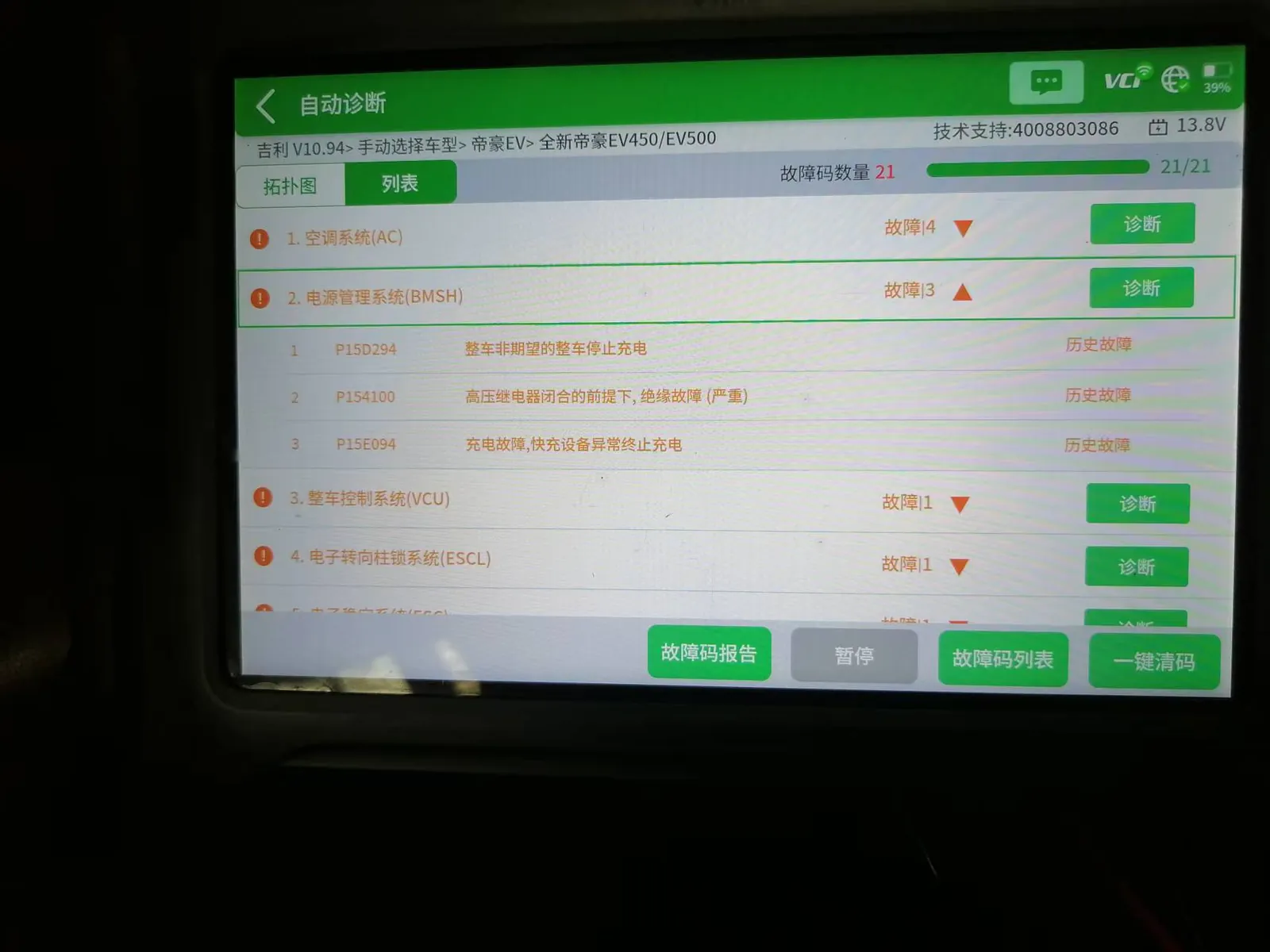

车辆在快充桩插枪后偶发跳枪中断，晃动充电枪座时故障重现。诊断仪记录快充绝缘告警。拆检充电口总成，发现快充负极橙色高压线因钣金孔护套老化造成磨损。精修线束解决问题。
现象数据判断验证
01
OBSERVATION
故障现象
- 在公共直流快充桩充电时，握手成功充电数分钟内突发跳枪，充电桩报错“车辆绝缘故障”。
- 客户反馈在某些枪线较紧的桩位故障更频繁，轻推枪体有时能继续充。
02
DIAGNOSIS
诊断过程
- 用绝缘耐压仪检测快充正负极端子对车身阻值，静态测量达 200MΩ，但模拟晃动枪座时阻值瞬间跌至 0.12MΩ。

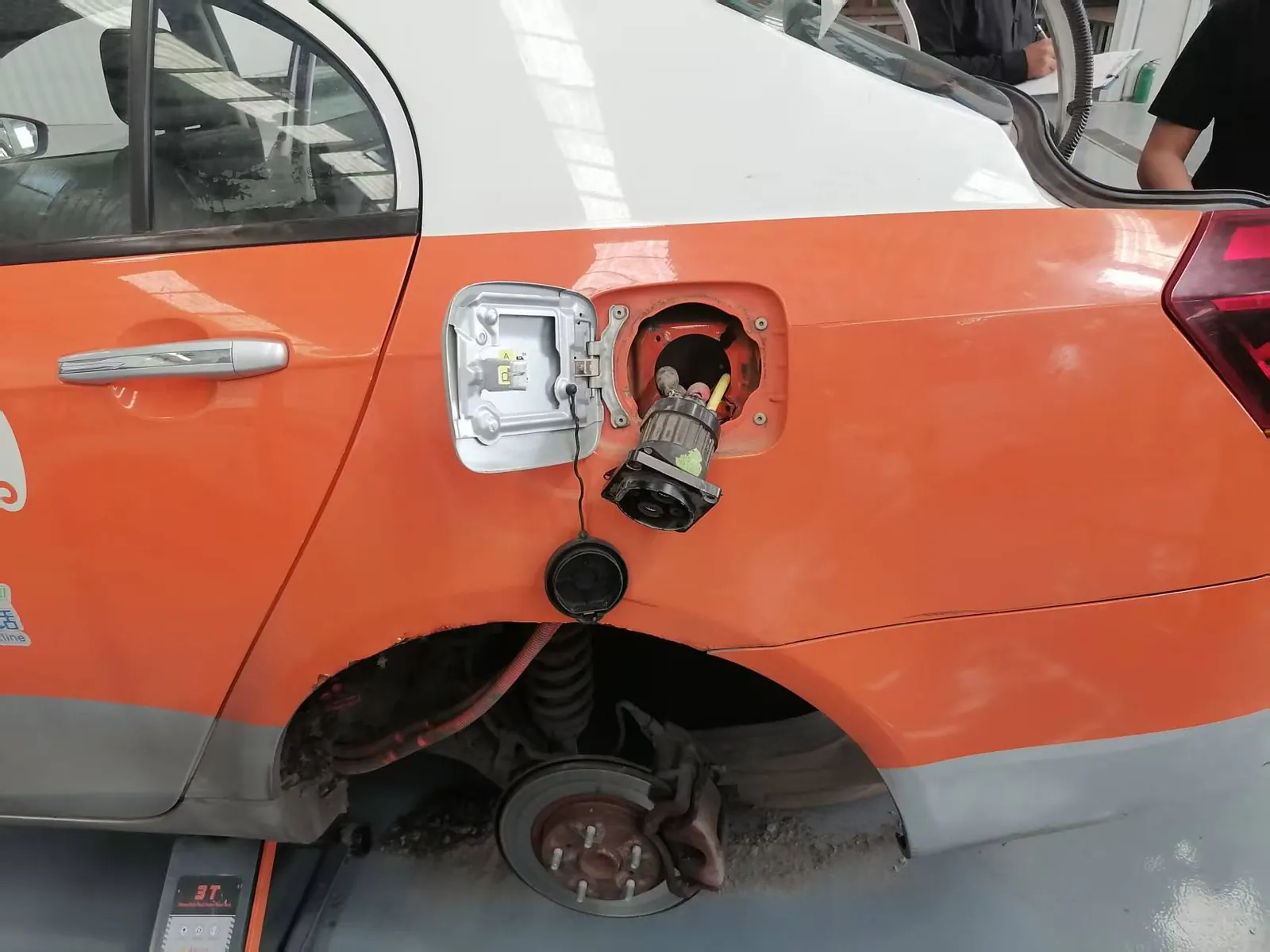

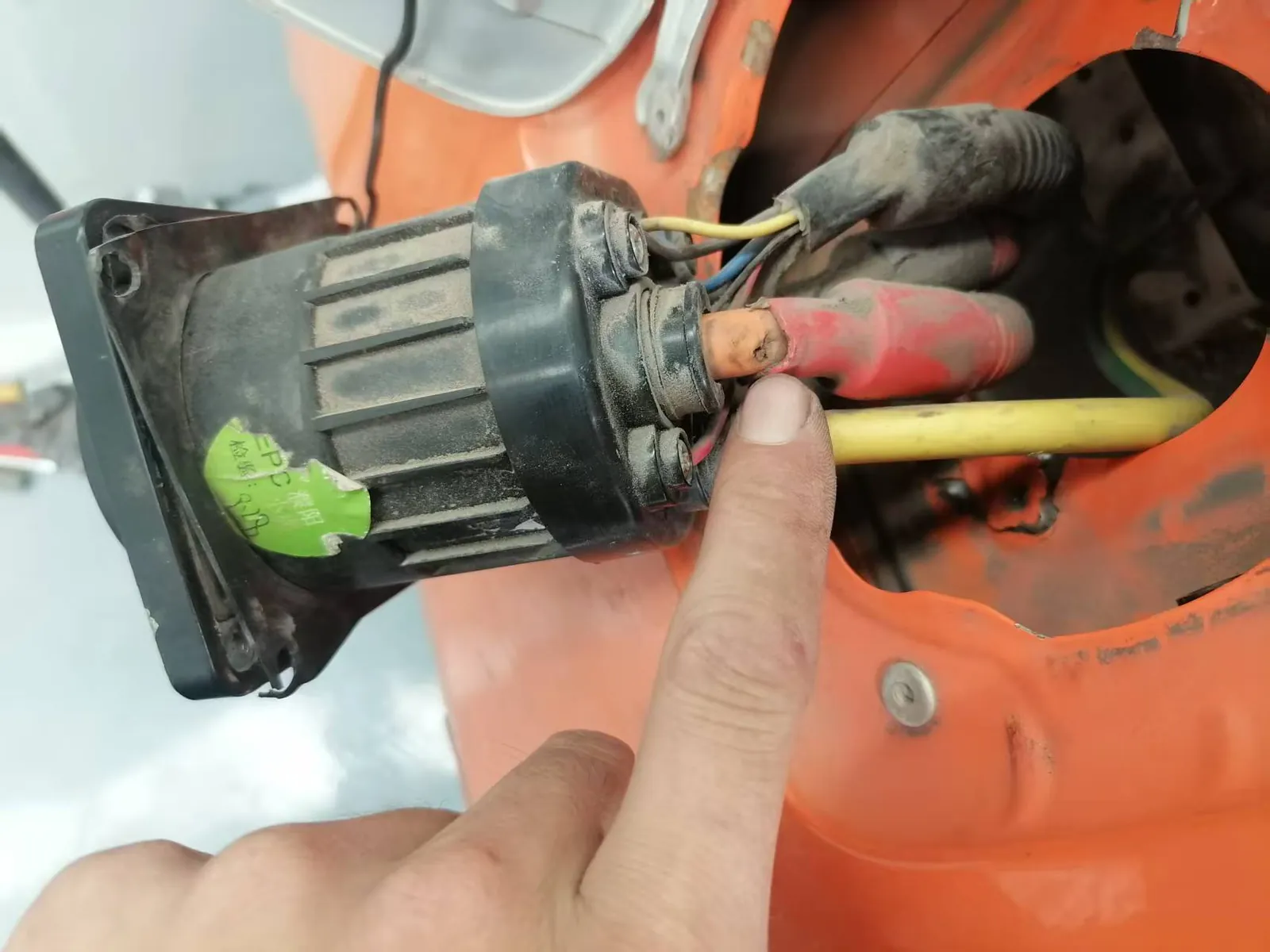

- 拆卸快充口总成与后叶子板内衬，发现快充线穿过车身钣金开孔处的橡胶密封护圈脱落，橙色高压屏蔽绝缘层已被钣金锋利边缘磨穿露铜。
03
REPAIR
维修处理
- 切除破损老化的局部高压电缆，压接符合 GB/T 标准的高载流国标快充电缆与屏蔽网。
- 重新加装原厂耐磨耐老化橡胶护套，并采用抗震双壁扎带重新锚固。
- 复装后在基地 120kW 直流快充桩进行满功率充电测试，晃动枪座绝缘阻值稳定大于 500MΩ。
04 · RESULT
结果验证
本案记录显示快充测试持续45分钟未发生中断，绝缘监测数据处于该车型测试条件的允许范围。FIELD EVIDENCE
现场证据
图片为门店真实维修现场记录，未使用效果图替代。
