案例摘要
装货作业时车辆突发下电无法启动。本案检测记录显示低压供电异常，并进一步定位至DC/DC相关部件；处理后完成负载复测。
现象数据判断验证
01
OBSERVATION
故障现象

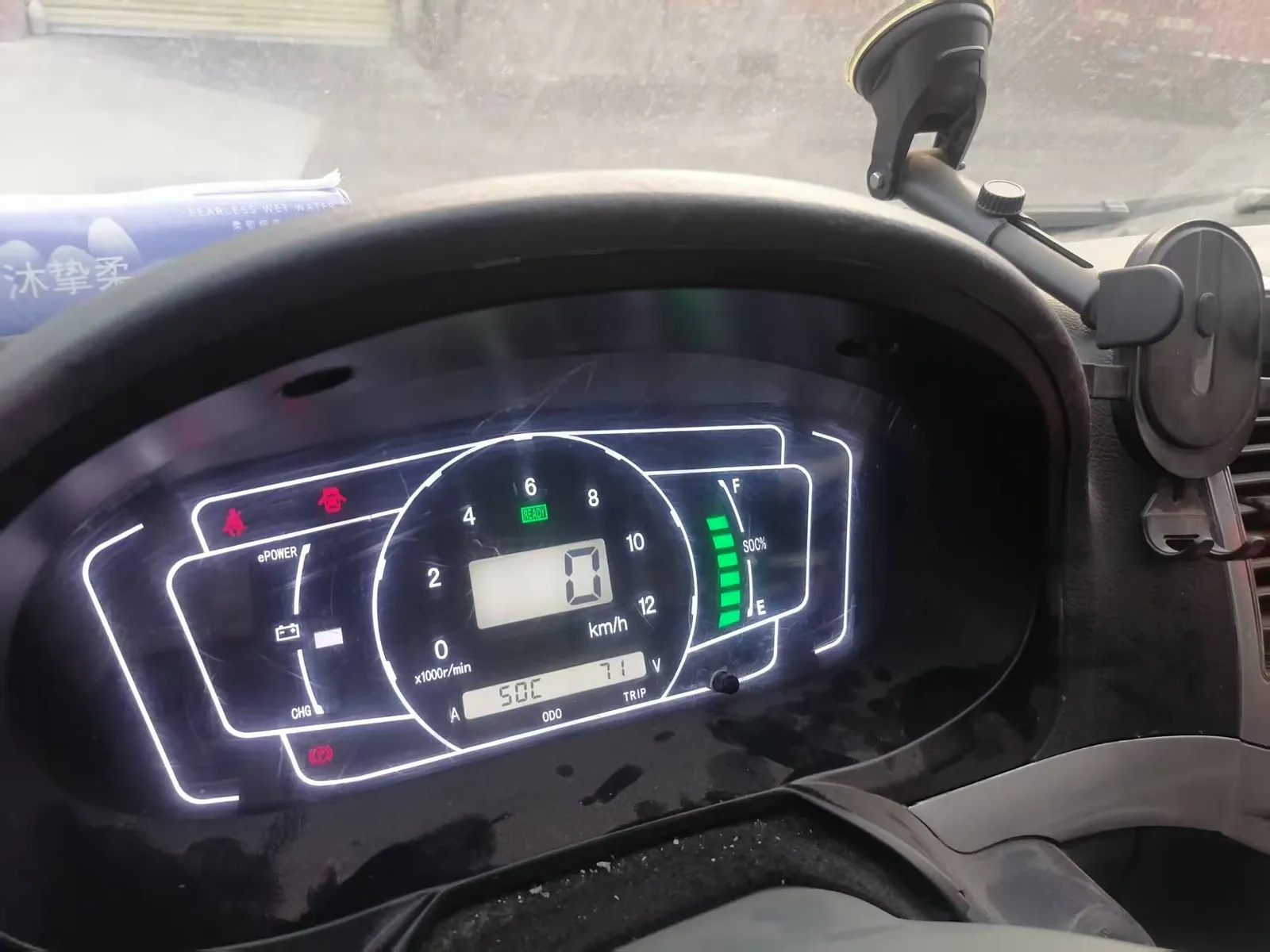

- 车辆装货过程中突然整车断电，钥匙门开启后仪表黑屏，无法再次启动。

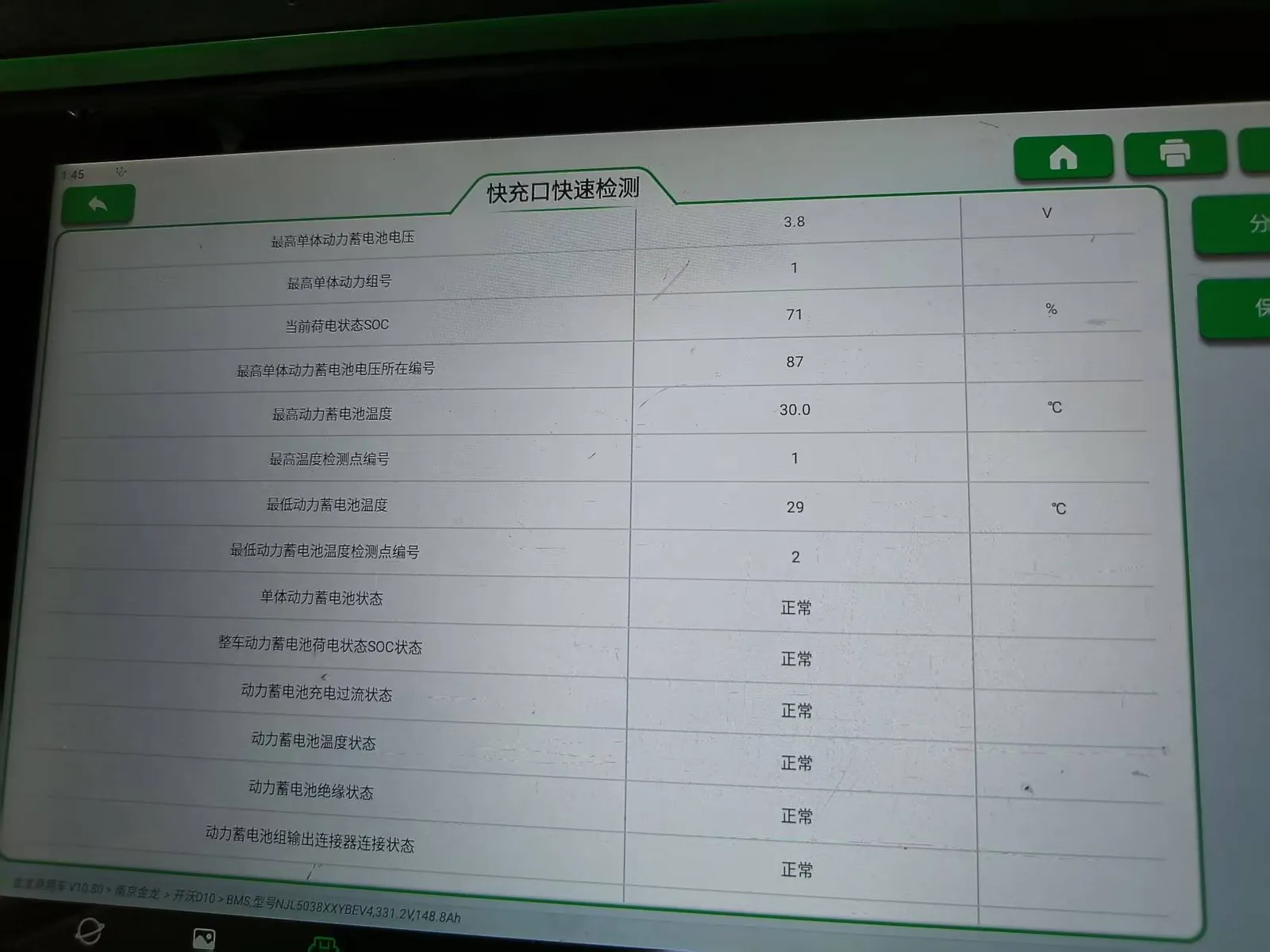

- 搭电可勉强点亮仪表，撤掉外接电瓶后瞬间熄火，动力电池电量显示正常（SOC 78%）。
02
DIAGNOSIS
诊断过程

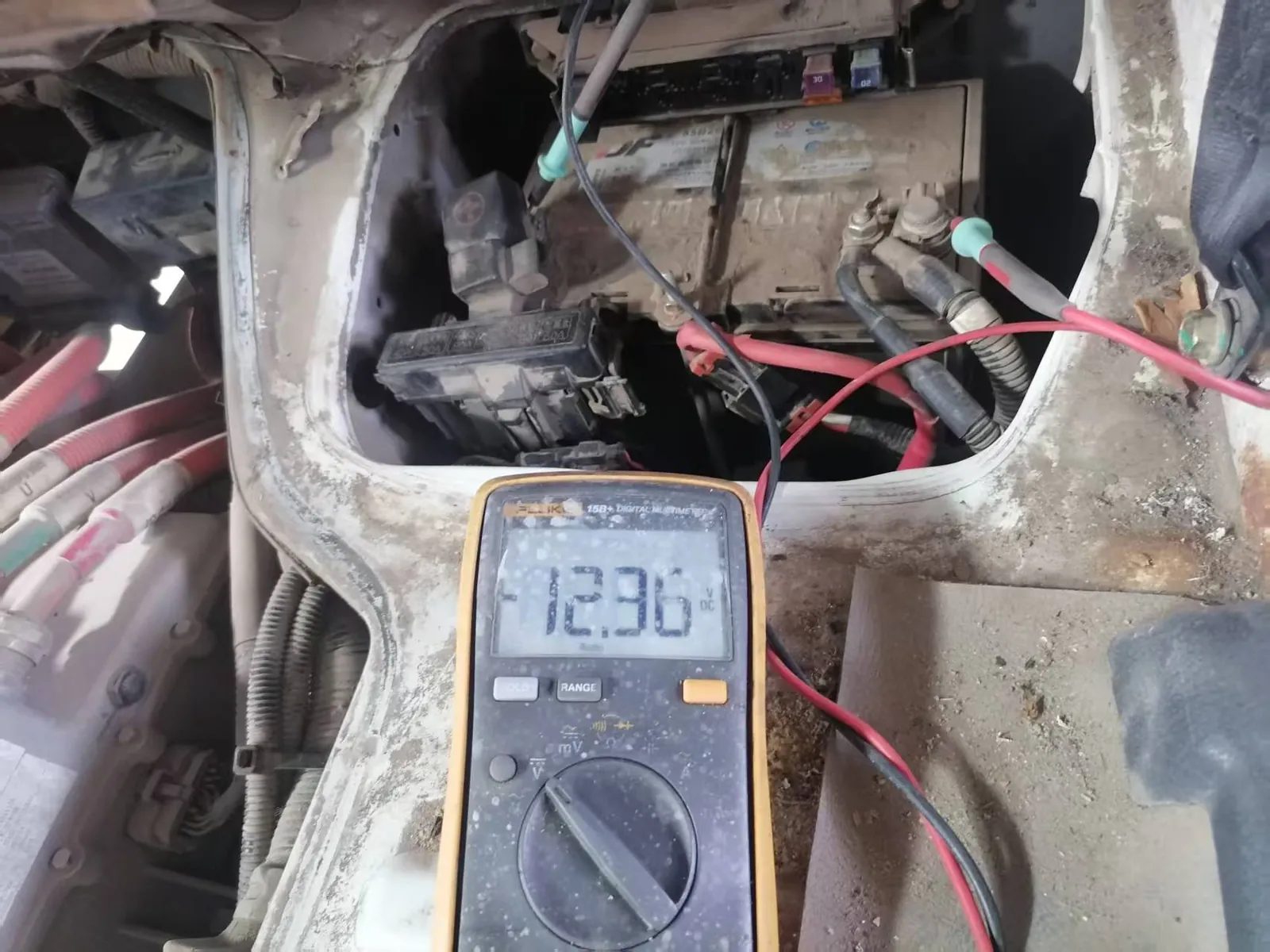

- 测量 12V 铅酸蓄电池开路电压仅 8.2V，说明低压供电系统已无持续补电。
- 车辆外接低压电源点火后，测量 DC/DC 转换器低压输出端电压仍为 11.8V（正常发电应为 13.8V-14.4V），确认 DC/DC 不发电。

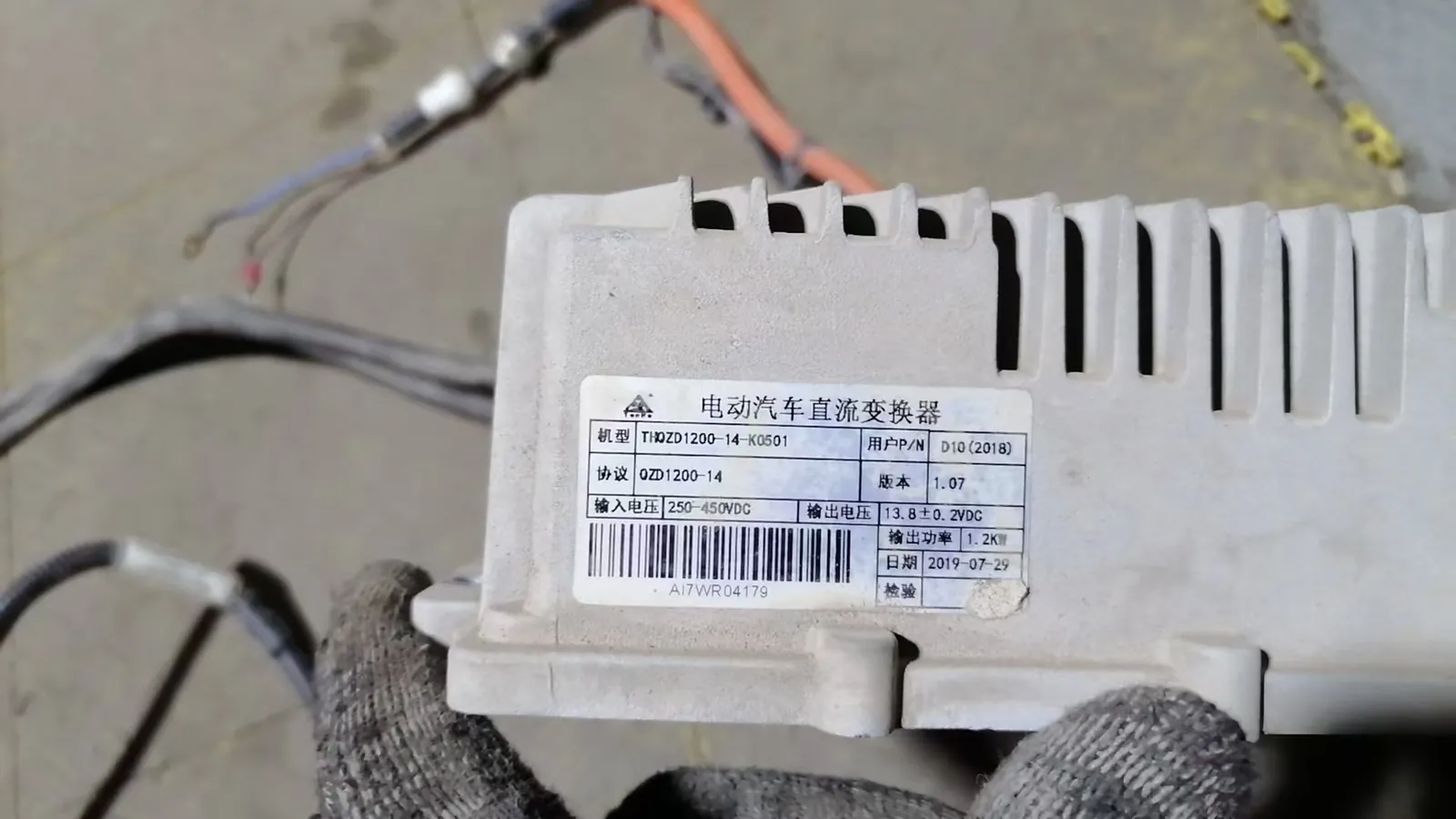

- 拆检 DC/DC 模块，测量高压输入端正常，内部控制驱动板 PWM 信号中断，主功率 MOS 管击穿短路。
03
REPAIR
维修处理
- 更换匹配原车通信协议的 DC/DC 高性能直流转换器总成。
- 对受损铅酸蓄电池进行小电流活化充电并检测内阻合格。
- 复装后上电测试，DC/DC 实时输出电压稳定在 14.1V，输出电流 45A。
04 · RESULT
结果验证
在本案记录的负载测试条件下，低压供电与相关用电设备完成复测。FIELD EVIDENCE
现场证据
图片为门店真实维修现场记录，未使用效果图替代。
