案例摘要

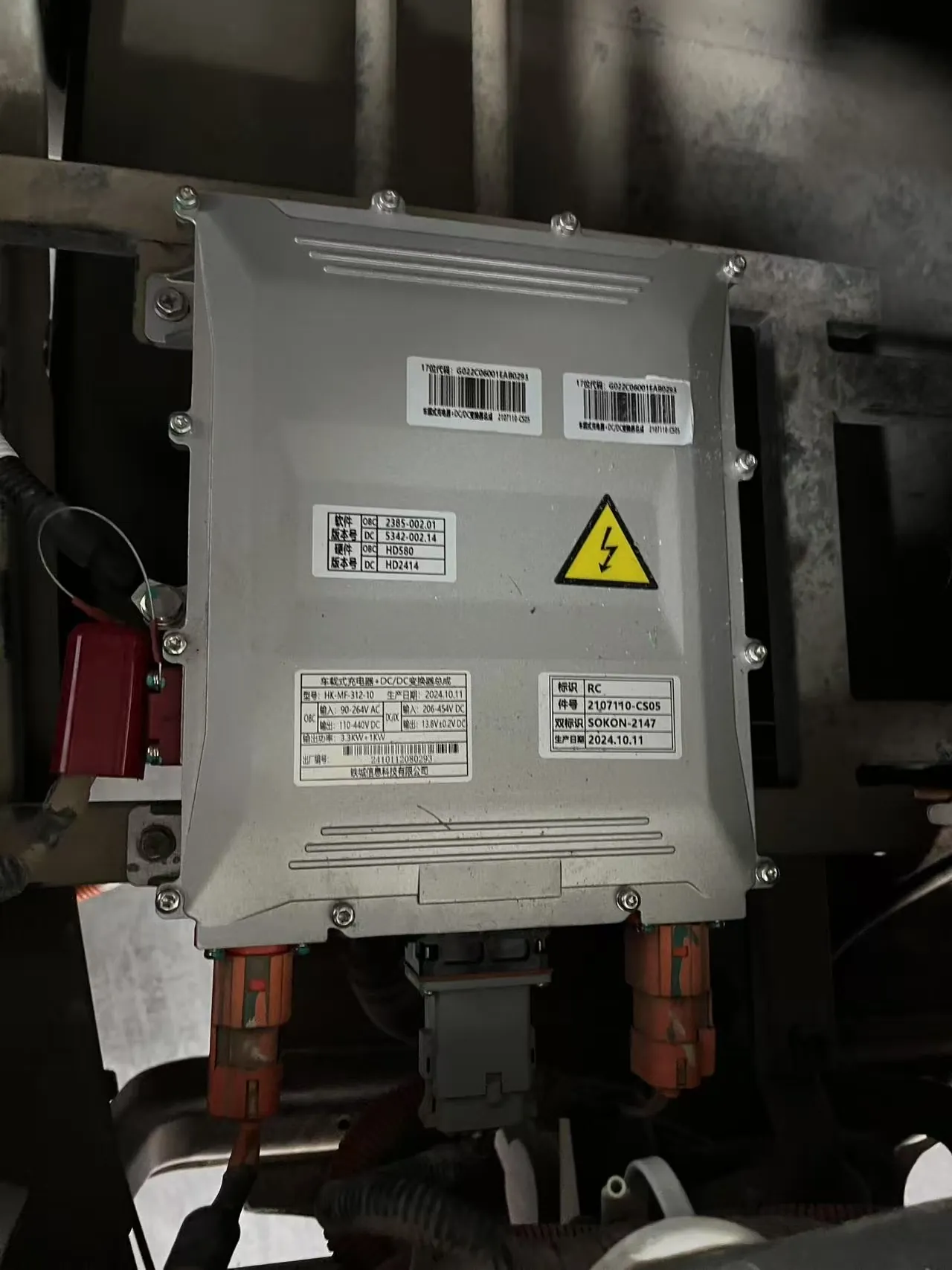

车辆行驶中跳 521 故障码且无法启动，VCU 报四级绝缘故障切断高压。分段隔离排查锁定 OBC/DC/DC 二合一充电机内部配电板短路烧毁。完成模块级精修并恢复整车高压。
现象数据判断验证
01
OBSERVATION
故障现象

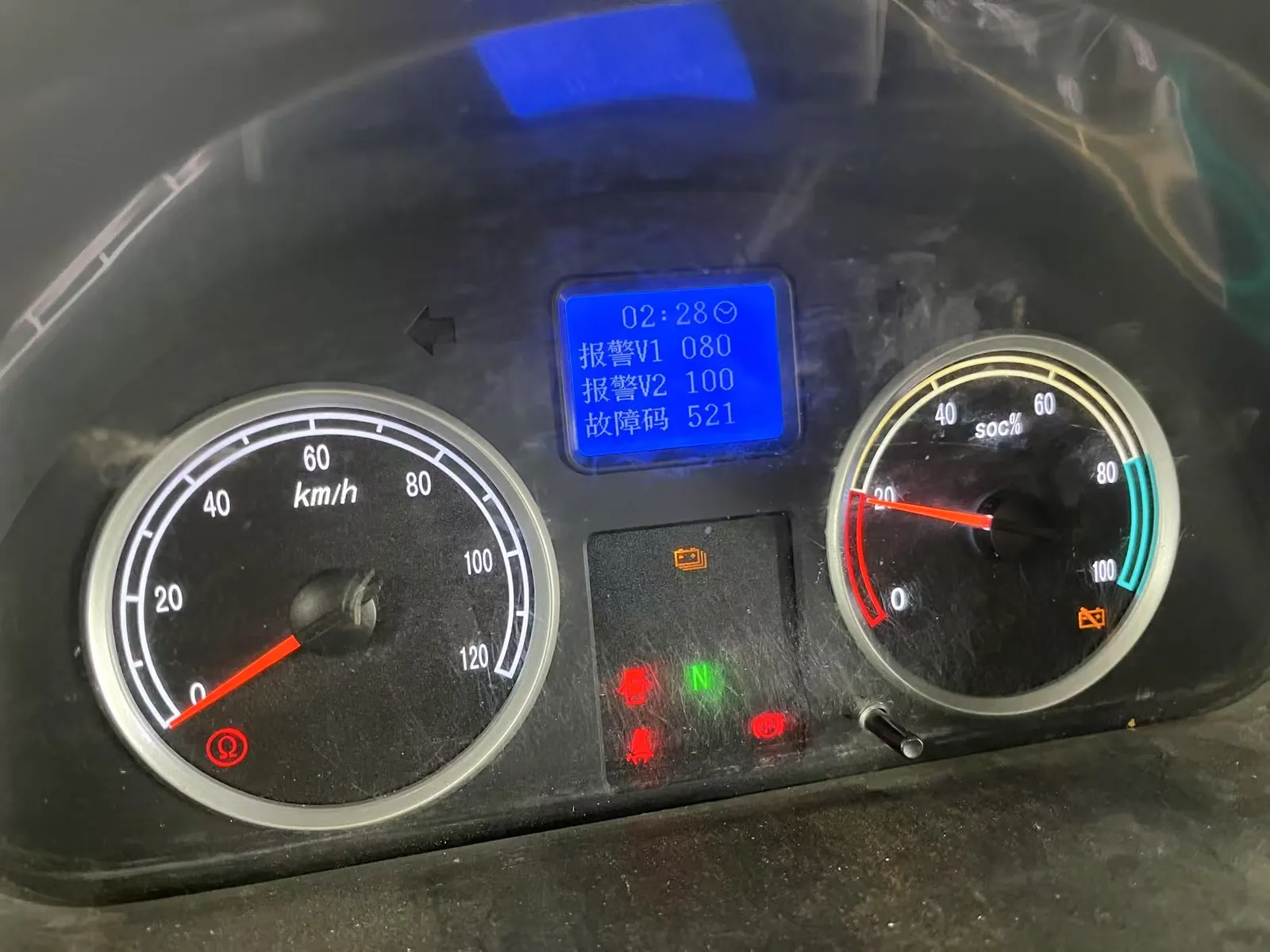

- 仪表高亮报警跳出“521”整车故障码，整车瞬间切断高压无法行驶。

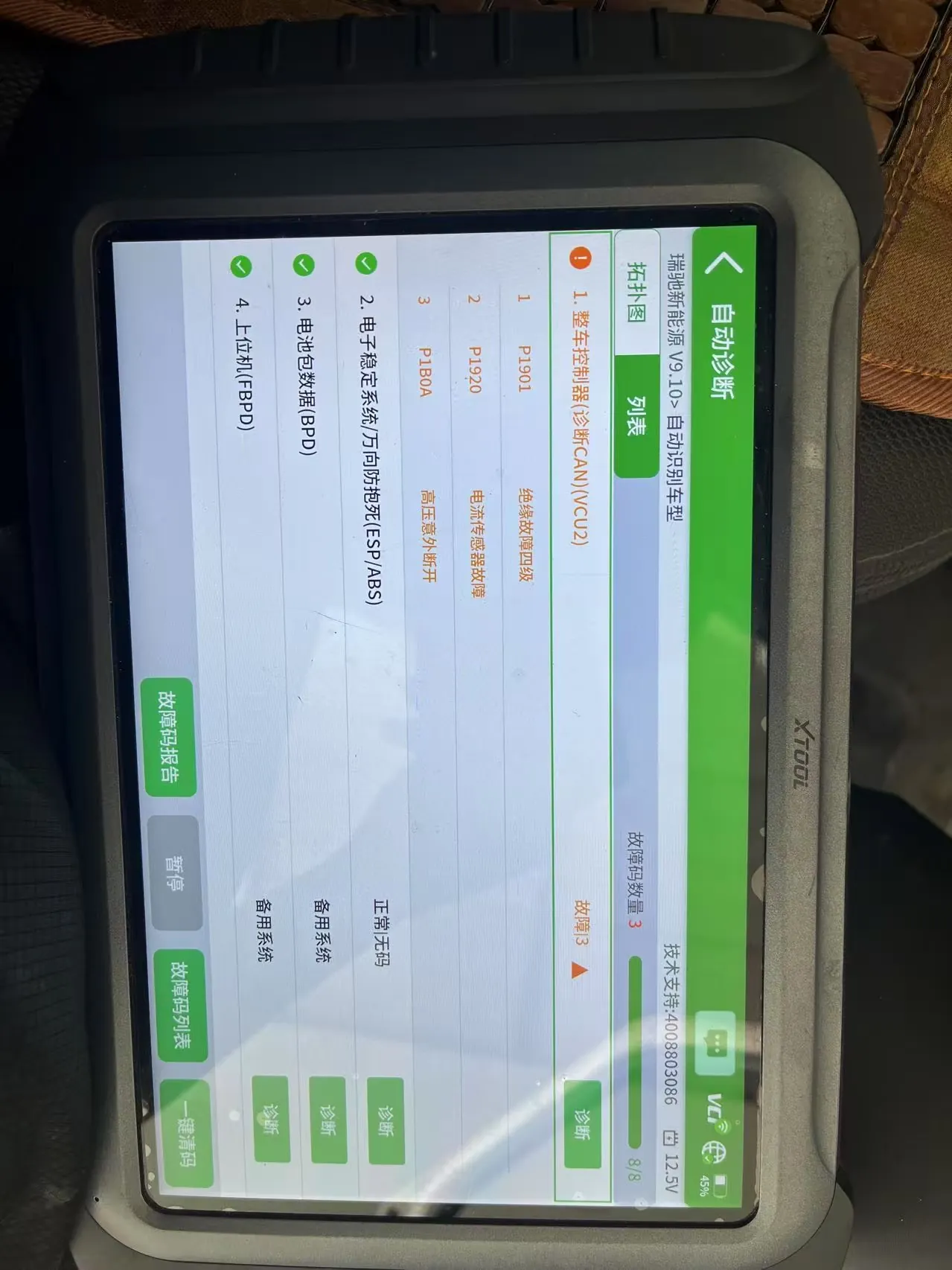

- 诊断仪显示 VCU 记录四级绝缘故障及高压意外断开，交流慢充插枪无任何响应。
02
DIAGNOSIS
诊断过程
- 使用高压分段隔离法依次拔除压缩机、PTC 与二合一充电机高压插头，当拔下二合一充电机插头后，整车对地绝缘电阻由 0MΩ 跃升至 400MΩ，确认故障点在充电机内部。

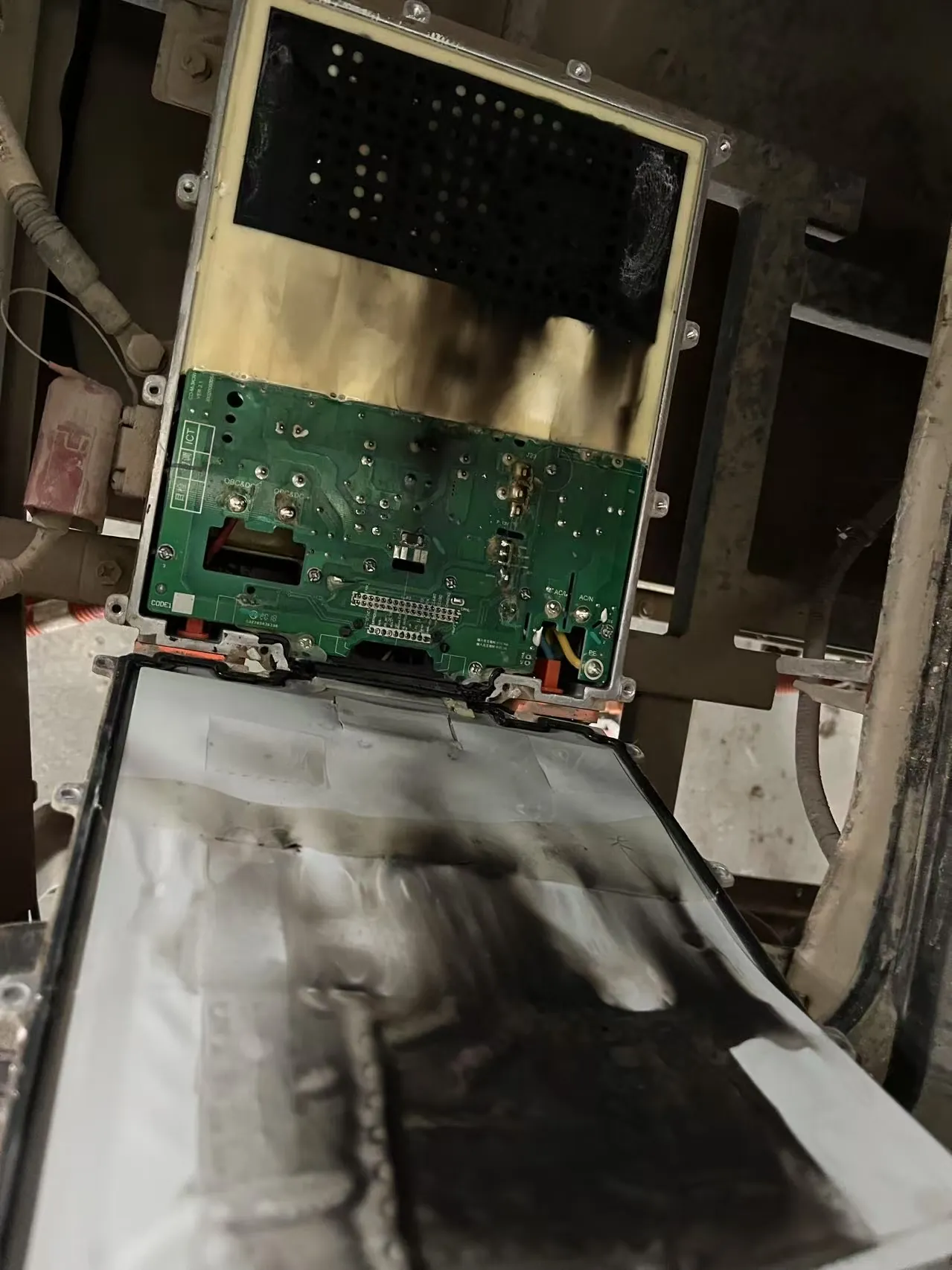

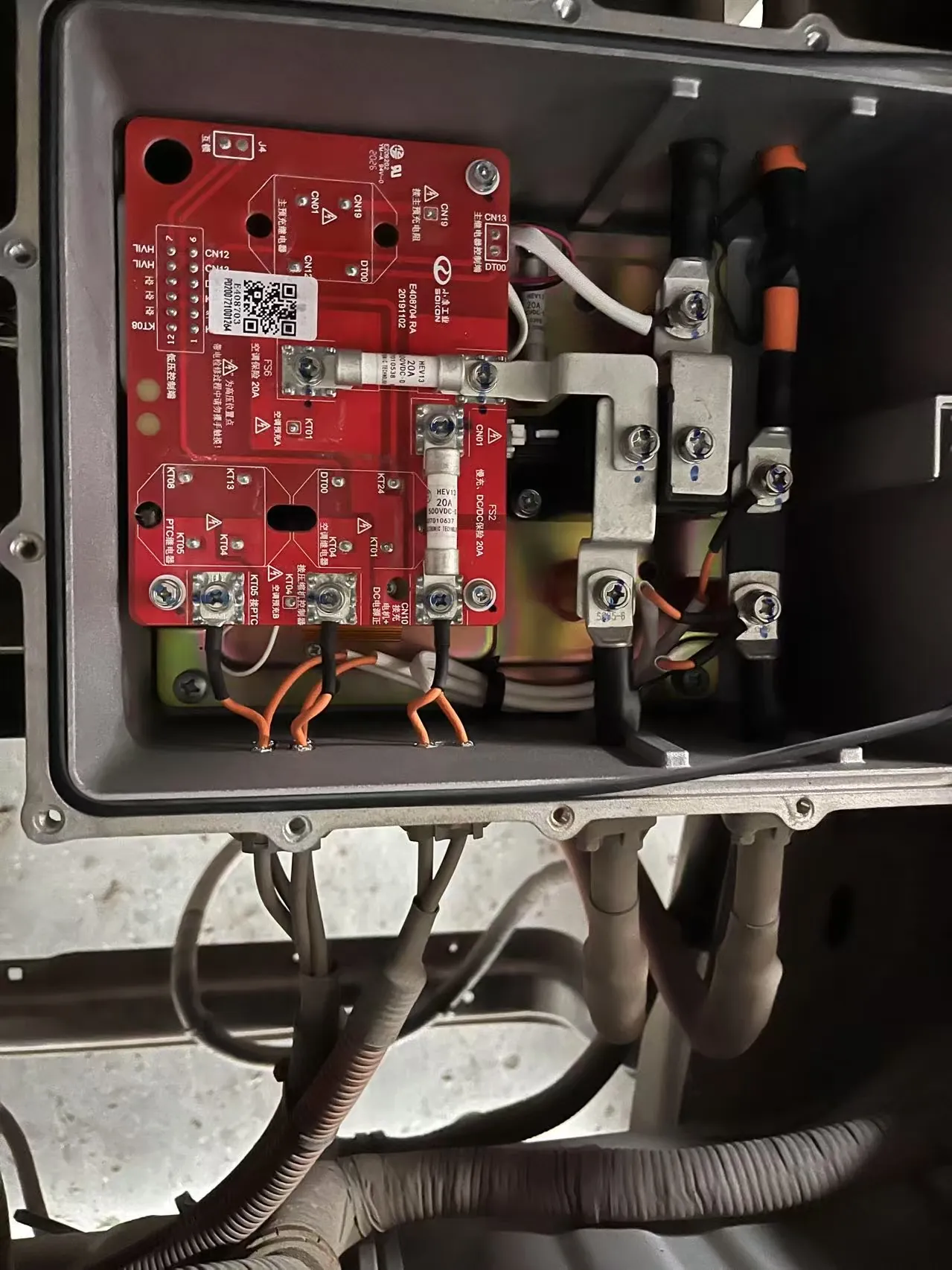

- 开盖拆检二合一模块，发现交流输入滤波电容爆浆，高压配电板铜箔烧损碳化。
03
REPAIR
维修处理
- 更换原厂匹配规格的二合一充配电模块总成。
- 重新校核绝缘电阻阻值，清除 VCU 故障冻结帧。
- 进行慢充桩握手通信测试，充电机平稳输入 3.3kW 额定功率。
04 · RESULT
结果验证
在本案记录的绝缘检测、慢充和路试条件下，相关项目完成复测。FIELD EVIDENCE
现场证据
图片为门店真实维修现场记录，未使用效果图替代。
