案例摘要
事故钣金修复后安装电池包无法上高压，上位机确认 BMS 正常但整车 CAN 报文超时。排查锁定仪表后部防错失效插头错插，重新接插后即刻上高压，避免误换控制器。
现象数据判断验证
01
OBSERVATION
故障现象

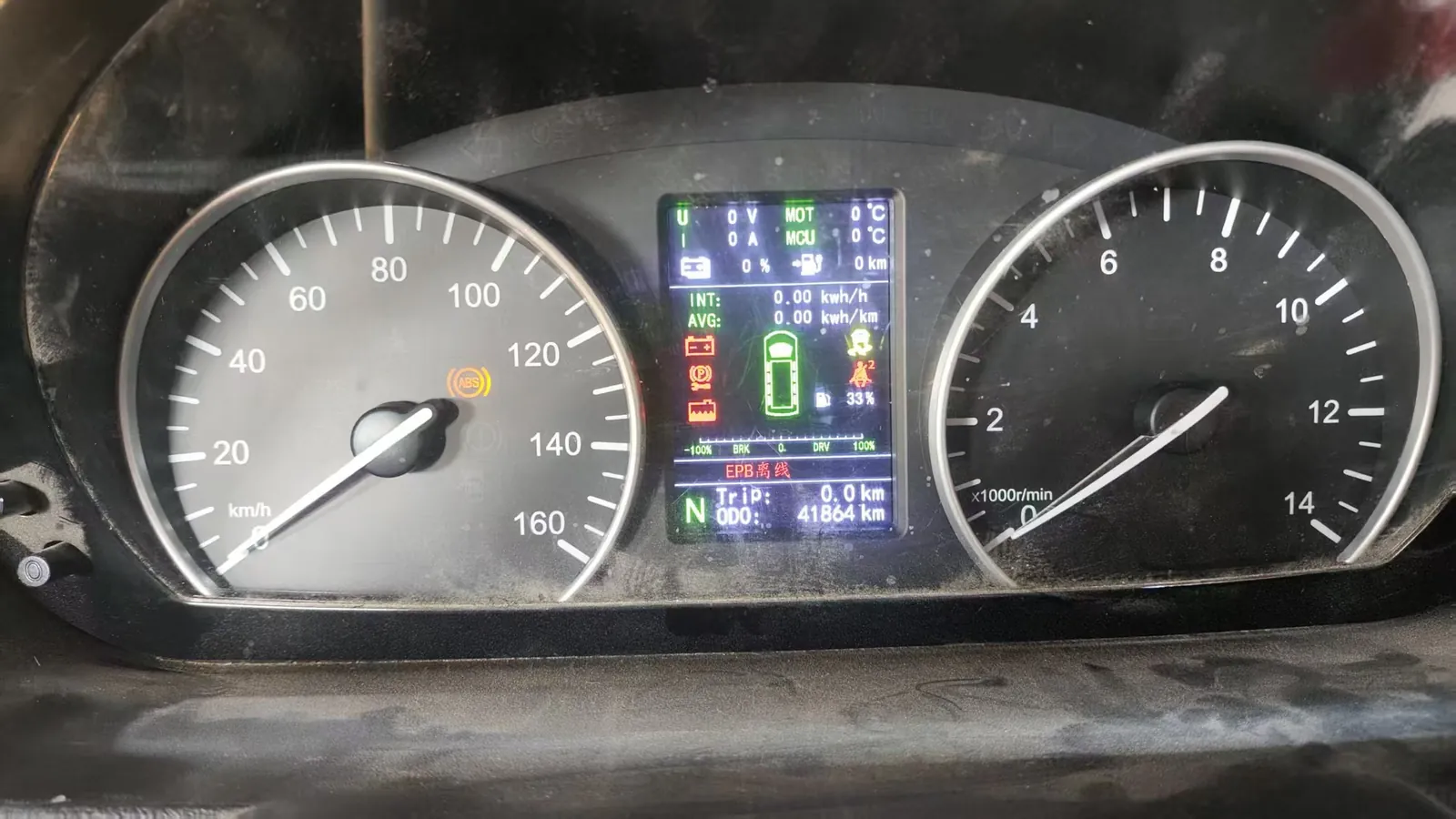

- 事故修复后整车仪表可点亮，但踩刹车按启动键无法 READY 上高压，无高压接触器吸合声。
- 通用诊断仪无法与整车 VCU 和网关建立通信连接。
02
DIAGNOSIS
诊断过程

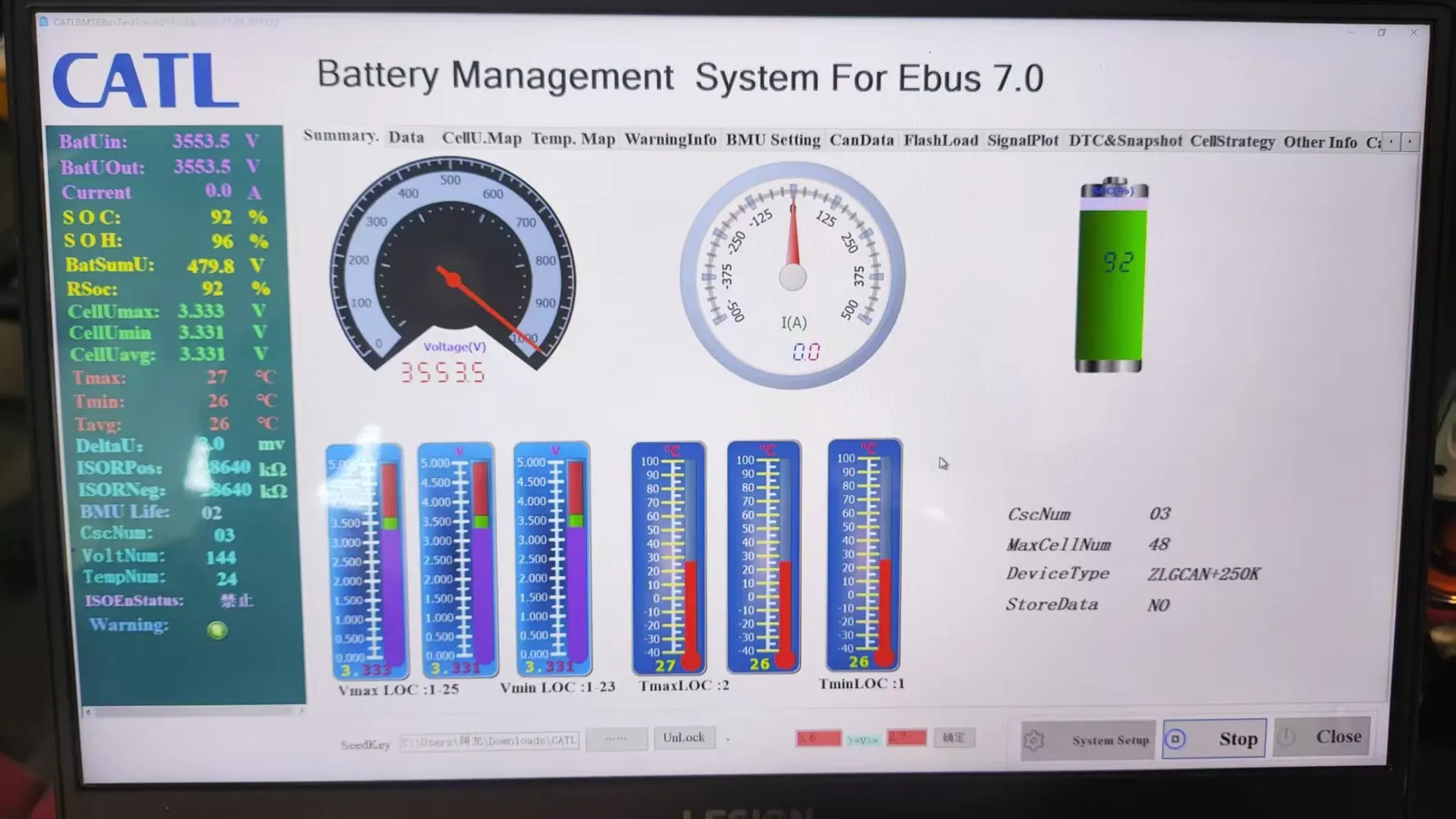

- 使用专用上位机连接动力电池BMS，本案记录中的单体电压与SOC数据未显示对应异常，继续排查整车通信链路。

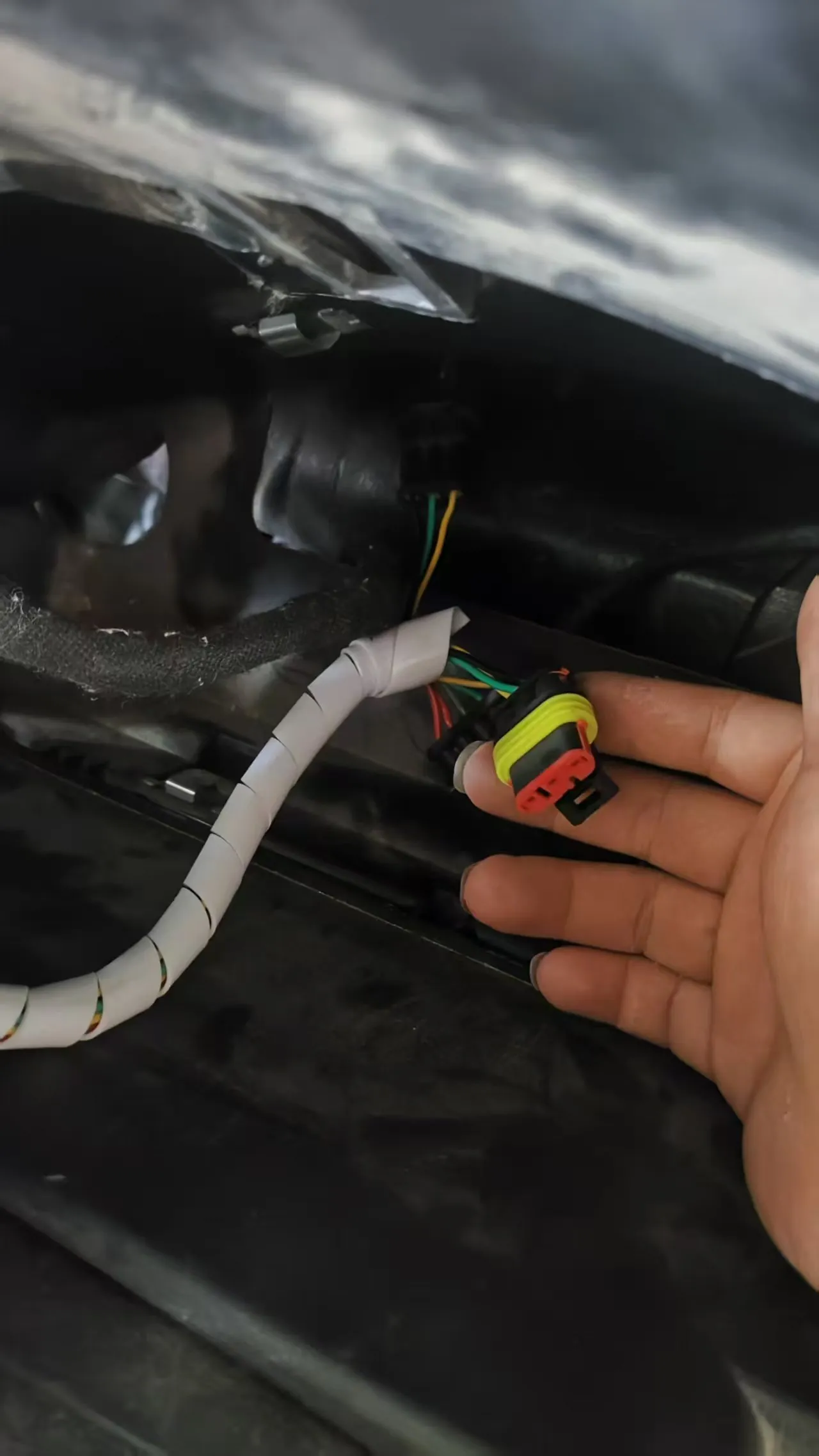

- 用示波器抓取 OBD 接口 CAN-H 与 CAN-L 报文，发现总线电平处于隐性无通信状态。拆检仪表台线束，发现仪表插头与盲区辅助插头规格相近导致误插。
03
REPAIR
维修处理
- 对照整车电路图恢复正确插头对插，固定线束卡扣。
- 清除各电控模块偶发通信超时故障码，复测 CAN 总线波形与 60Ω 终端电阻。
- 执行上高压闭环流程，接触器正常吸合，车辆进入 READY 状态。
04 · RESULT
结果验证

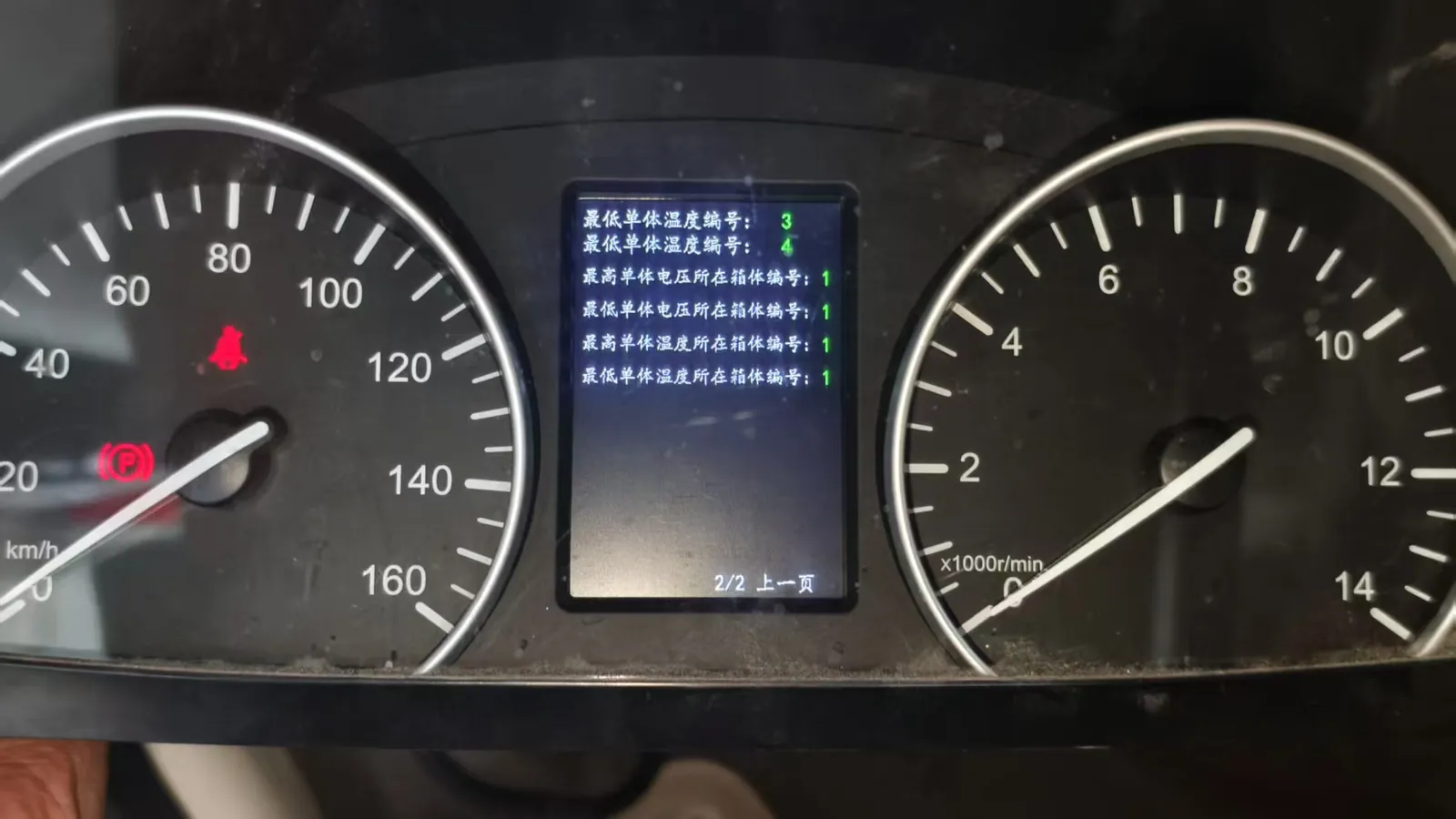

在本案记录的静态检测与路试条件下，相关通信及控制功能完成复测。FIELD EVIDENCE
现场证据
图片为门店真实维修现场记录，未使用效果图替代。
