广汽Aion S 无法上电故障，高压互锁回路排查全流程

📋 故障现象

一辆行驶里程为52,368公里的广汽Aion S 2021款车主反映，车辆正常停放过夜后第二天早上全车上电正常，仪表盘可以正常点亮，中控娱乐系统也可以正常操作，但挡位无法挂入READY状态，仪表盘持续显示高压系统故障，车辆无法正常行驶。

据车主描述，前一天晚上从外面开回来时一切功能完全正常，没有任何故障灯或提示信息，车辆也没有经历过涉水路段或剧烈颠簸，故障是在隔夜停放后突然出现的。

进店后维修团队首先使用广汽专用诊断仪GAC DIAG读取整车故障码，BMS电池管理系统报出P0AA6高压互锁回路断路故障，同时VCU整车控制器也记录了一条由BMS触发的高压禁止上电故障码。

高压互锁回路（HVIL，全称High Voltage Interlock Loop）是一条串联穿过所有高压连接器、MSD维修开关、高压配电箱PDU以及电池包高压端子的低压安全检测回路，属于ISO 26262功能安全标准中对于高压系统的基本安全要求。

该回路的工作原理是：BMS通过回路持续发送一个约5V的检测电压信号，当所有高压连接器均正常插接到位时，回路形成完整通路，检测信号可以顺利返回BMS；一旦任何一个高压插头出现松动、未完全插入到位或内部端子接触不良导致回路阻抗异常增大，回路信号就会衰减或中断，BMS在数毫秒内检测到异常后立即判断高压系统存在安全风险，迅速切断高压继电器控制信号，阻止车辆进入READY状态，同时仪表盘点亮高压系统故障灯。

🔍 排查与维修

确定故障方向为高压互锁回路断路后，维修团队按照广汽官方维修手册中规定的HVIL系统排查流程开始逐段检测。首先执行高压断电安全操作：断开12V低压蓄电池负极，打开MSD维修开关并等待15分钟使高压电容充分放电，使用高压验电器逐一确认各高压端子对地电压为零后才开始后续操作。

使用数字万用表切换至电阻档，从电池包端的高压连接器互锁端子开始，沿回路逐一测量各高压连接器互锁端子的导通情况。当测量至MSD维修开关插座时发现异常——MSD插座侧的互锁端子与后端线束之间存在断路现象，万用表显示阻值为无穷大。

进一步将MSD维修开关从插座中拔出，拆开MSD外壳仔细检查内部互锁端子结构，发现五个互锁插针中有一个明显比其他插针缩回约2mm，在插入MSD插座时该插针无法与插座内的对应端子充分接触，导致互锁回路在此处分断。

分析根本原因在于MSD维修开关在之前的保养或检修过程中经历过多次插拔操作，加上发动机舱内温度反复大幅变化导致塑料壳体产生热胀冷缩效应，使得该插针逐渐从壳体的固定卡槽中向后滑移退缩。

使用专业端子取出工具将缩回的互锁端子从MSD壳体中小心取出，仔细检查端子接触片无氧化、无腐蚀、无机械变形，使用无水酒精彻底清洁端子表面后，在端子根部适当弯曲一个微小角度以增强接触弹性，然后将端子准确插回壳体并确认锁定片已将端子牢牢卡死。

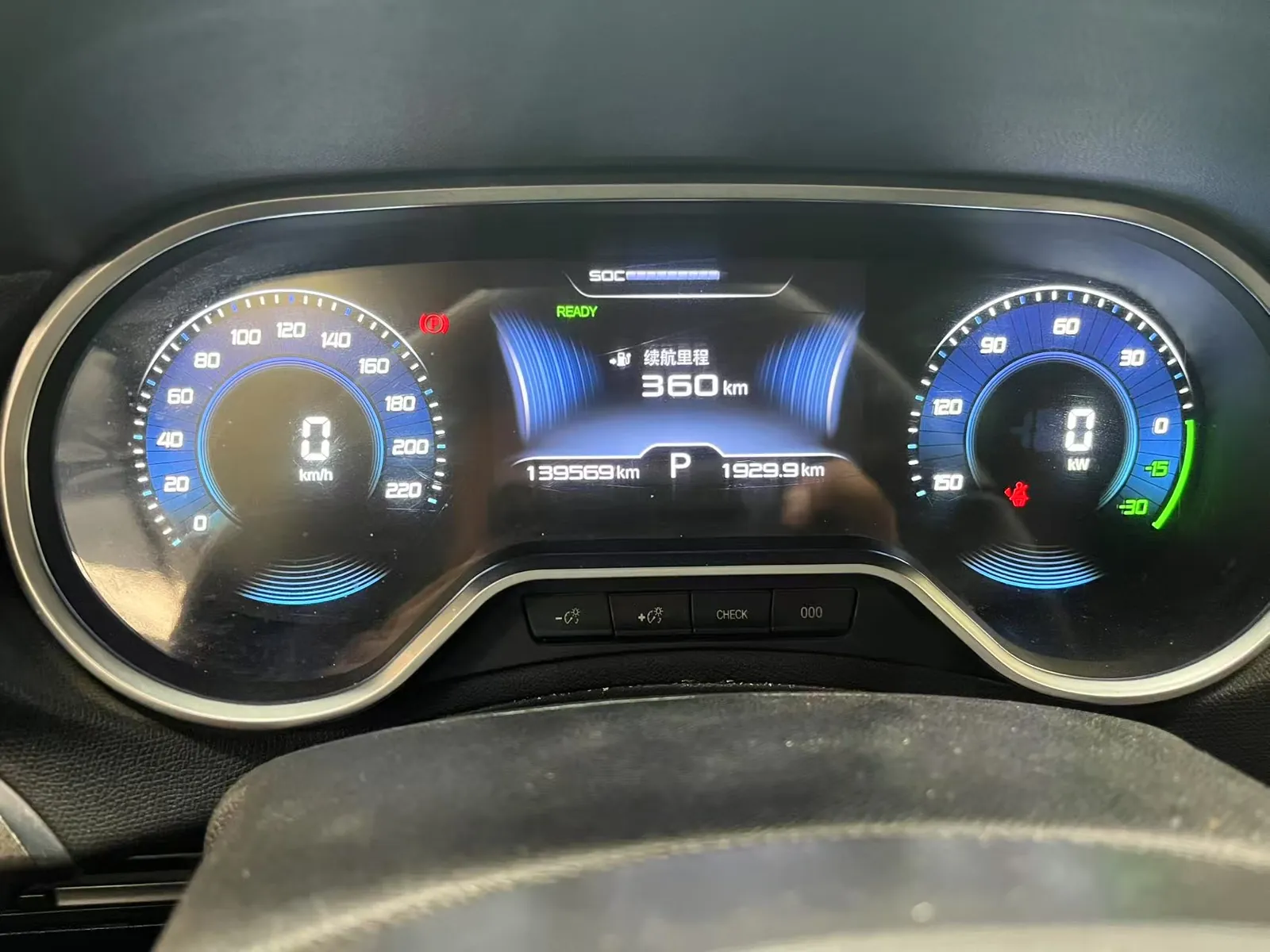

重新安装MSD维修开关并插接到位，使用万用表再次测量整条HVIL回路的通断，确认回路已完全导通，阻值接近零欧姆。随后连接诊断仪清除所有故障码，闭合MSD维修开关并重新连接12V蓄电池，上电启动车辆。系统顺利进入READY状态，仪表盘故障灯全部熄灭。

为验证维修可靠性，反复进行上电下电操作10次，每次均能正常进入READY状态，无任何故障码重现。最后进行20公里综合道路测试，车辆在急加速、紧急制动、能量回收和空调全负荷运行等工况下均表现正常，高压系统各项数据流均在标准范围内。一周后对车主进行电话回访，车主表示再未出现无法上电的故障，车辆使用完全正常，对维修效果非常满意。
