案例摘要
行驶中仪表跳出限功率“乌龟灯”，整车无法全力加速。检测绝缘阻值跌至 35kΩ。拆卸电池盖板防尘罩发现泄水单向阀被泥沙堵塞，内部冷凝水积聚导致高压插件外壁爬电。清洁排水并密封闭环。
现象数据判断验证
01
OBSERVATION
故障现象

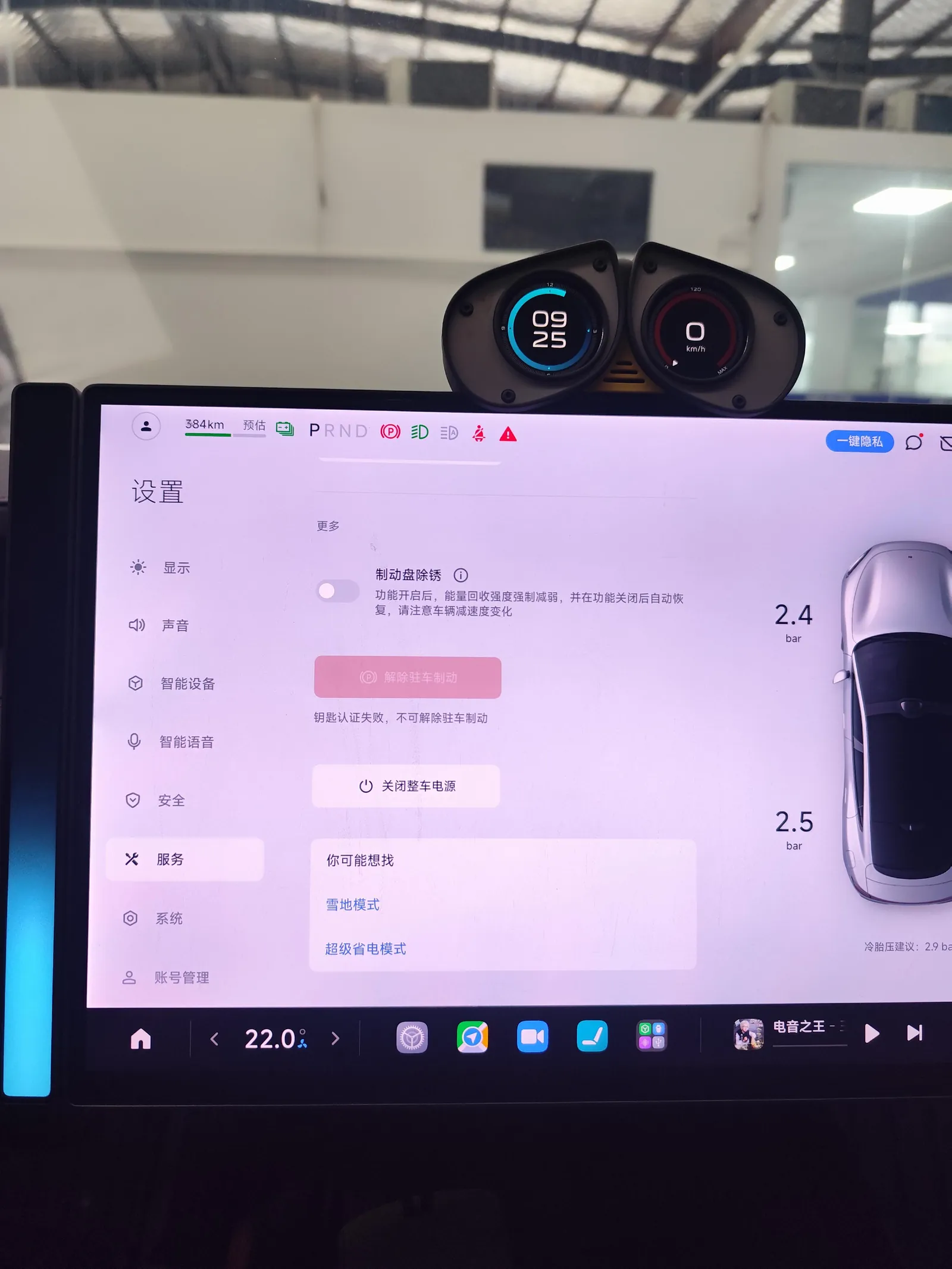

- 中控大屏报警“动力电池系统绝缘故障”，仪表点亮功率受限小乌龟灯，最高车速被限制在 80km/h。
- 诊断电脑读取到绝缘电阻低告警，系统实测绝缘阻值约 35kΩ（国标要求大于 500kΩ）。
02
DIAGNOSIS
诊断过程
- 分段拔除前后电机与空调压缩机高压插头，高压漏电依然存在，故障锁定动力电池总成。

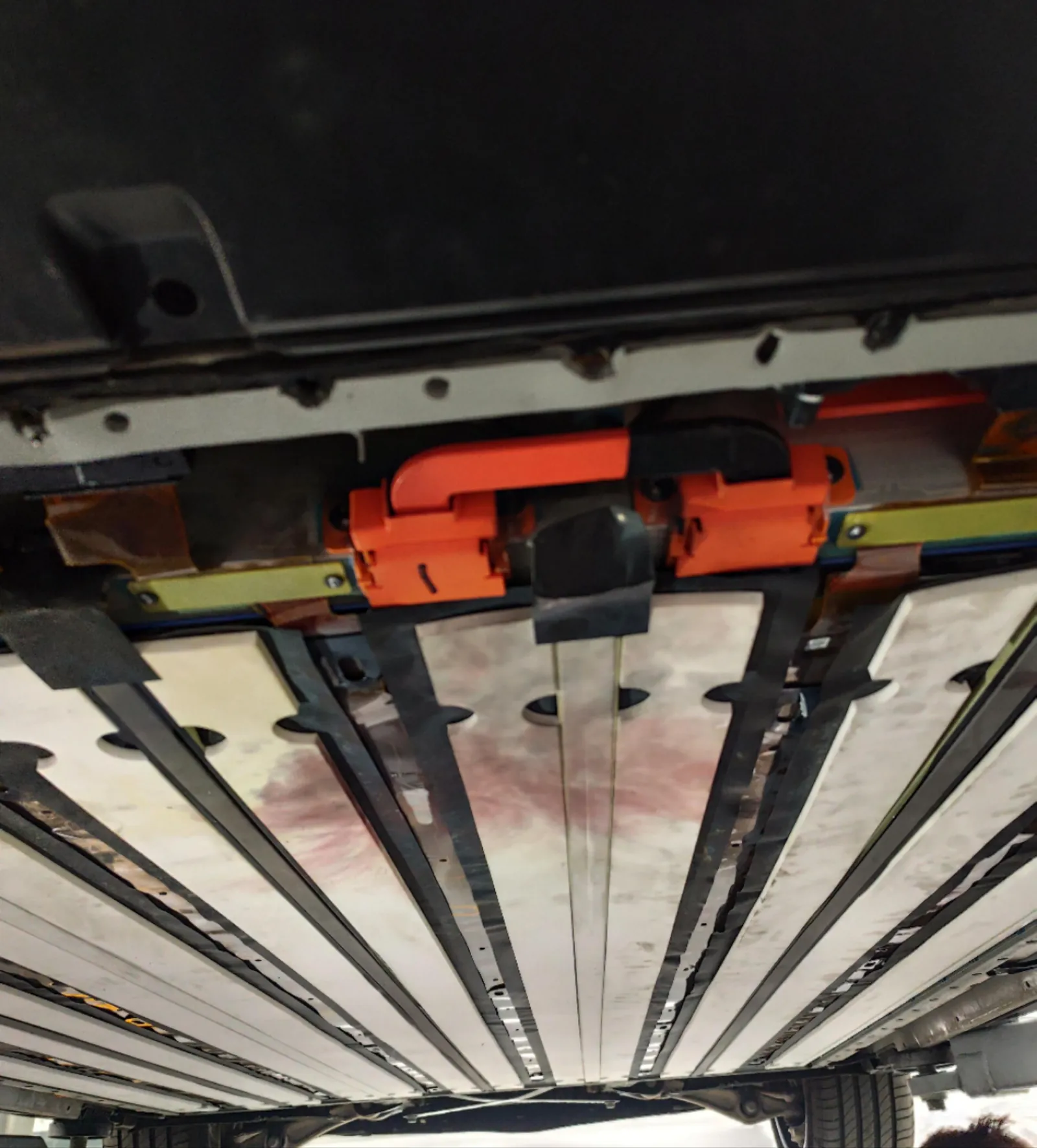

- 拆下电池上盖板防尘检修盖，发现上盖凹槽内蓄积约 200ml 水渍，单向透气排水阀被泥沙死死堵死，水汽在高压维修开关（MSD）外沿形成导电水膜。
03
REPAIR
维修处理
- 全面吸出凹槽积水，使用工业热风机充分烘干 MSD 接口与各高压线束接插件。
- 清洗疏通透气排水单向阀，更换耐候防尘滤网。
- 重新涂敷原厂阻燃密封丁基胶，紧固螺栓并对电池总成执行 15kPa 气密性复测达标。
04 · RESULT
结果验证
绝缘电阻复测飙升至 1,500MΩ，乌龟灯熄灭，整车全功率输出百公里加速实测通过。FIELD EVIDENCE
现场证据
图片为门店真实维修现场记录，未使用效果图替代。
